Pregled proizvoda

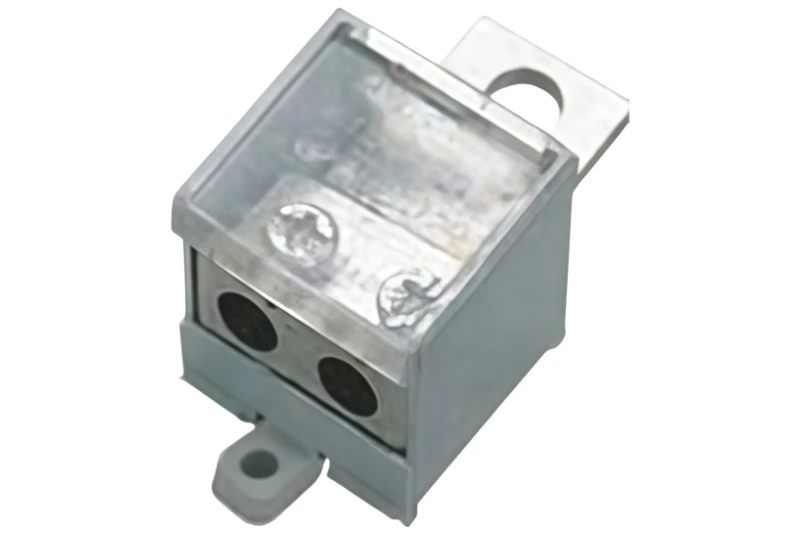

Neutralni terminal 600A 35 do 95sqmm je namjenska neutralna (N) priključna tačka za teške krajeve niskonaponske -distribucije: razvodne linije-upove, neutralne šipke trafostanice, komunalne{5}}fotonaponske i energetske-skladištenje AC kombinatore{7} centralne ploče za prijenos podataka{7} četiri{9}}žične sisteme.

Tamo gdje je normalna neutralna traka dimenzionirana za strujna kola, ova je objavljena na 600 A kontinuiranog rada, sa otpornošću na jednu-sekundu-od 36 kA i vršnom otpornošću od 72 kA iza nje. Obrazloženje je jednostavno: na velikom tro-četvorofaznom-sistemu neutralni nosi neuravnoteženu struju, a kada ta struja nema gdje da ide, spoj postaje najtoplija tačka u ormaru.

Dirigent na to odgovara materijalom, a ne marketingom. Šipka je elektrolitički bakar visoke-čistoće sa 99,9% Cu sa 10 μm kalajisanom prevlakom, tako da spoj punog-opterećenja ostaje blizu objavljenih 0,3 mΩ umjesto da raste oksidni film koji svaku neravnotežu pretvara u toplinu.

Priključci se kreću od 35–95 mm² dovoda na ulaznoj strani do 16–70 mm² grana provodnika na izlaznoj strani, svi od punog ili upredenog bakra, stegnuti na 2,5–3,0 N·m na šipku sa prethodno-izbušenim montažnim rupama za direktnu instalaciju rasklopnog uređaja.

Tehničke specifikacije

Električni redovi ispod su vlastite objavljene brojke ovog modela. Komercijalni redovi na dnu su reference serije sa stranica koje su već isporučene u ovom rasponu, jer ova stranica ne objavljuje nijednu od njih.

Stavka	Specifikacija
Funkcija	Namjenski neutralni (N) terminalni blok za tro-četvorofazne-žične sisteme
Nazivna struja	600 Instalacija kontinuiranog rada - i ambijentalna osnova nisu objavljeni, pogledajte napomene o proizvodnji
Osnova opterećenja	600 A je nazivna snaga terminala koji se napaja u punoj veličini. Izlazne pozicije zauzimaju grane od 16–70 mm², od kojih svaka nosi samo ono što dopušta vlastiti provodnik; nije objavljena brojka po-prodaji, pa potvrdite učitavanje filijale koje namjeravate citirati
Nazivni napon	400 V AC
Kratko{0}}izdržljivost (Icw)	36 kA za 1 sekundu, prema IEC 60947-1
Maksimalna izdržljivost (Ipk)	72 kA
Domet ulazne žice	35 mm² do 95 mm², od punog ili upredenog bakra
Opseg izlaznih žica	16 mm² do 70 mm², čvrsti ili upredeni bakar
Dirigent	Elektrolitički bakar visoke{0}}će čistoće, 99,9% Cu
Electrical Conductivity	Iznad 98% IACS - je izvijestio broj, potvrdite osnovu testa
Završna obrada	10 μm kalajisano prekrivanje bakra
Contact Resistance	< 0.3 mΩ
Otpornost izolacije	>100 MΩ na 500 V DC
Dielektrična otpornost	3 kV AC za 1 minut
Izolacijski materijal	Inženjerska{0}}plastika otporna na plamen, UL94 V-0
Screw Torque	2,5 N·m do 3,0 N·m - veličina zavrtnja nije objavljena, potvrdite prije citiranja
Montaža	Direktna montaža na sabirnice rasklopnog uređaja, pred-izbušene rupe
Standardi	IEC 60947-1, IEC 60947-7-1, GB 7251.1 - pogledajte proizvodne napomene na trećem artiklu
Prilagodba	Uzorak rupa, presek šipke i broj grana proizvedeni prema vašem crtežu; OEM i ODM dostupni za velike narudžbe
MOQ	10 komada - referenca serije, potvrdite
Lead Time	7 do 10 dana standardno; 15 do 20 dana po narudžbi
Garancija kvaliteta	12 do 24 mjeseca, računajući od datuma isporuke
Standard proizvodnje	ISO 9001 sistem upravljanja kvalitetom
Pakovanje	Referenca serije - u kartonskoj kutiji, potvrdite
Delivery Ports	Luka Ningbo / Luka Šangaj
Quote Turnaround	U roku od 24 sata od prijema crteža

Osnovne prednosti

Na 600 A neutralni spoj nije detalj. Četiri tačke odlučuju da li će ostati hladno.

Čistoća bakra koju možete provjeriti

99,9% elektrolitičkog bakra i provodljivost iznad 98% IACS održavaju sopstveni otpor šipke niskim, tako da debeli presek radi sa skromnom gustinom struje umesto na granici. Kupac može provjeriti obje brojke na certifikatu mlina.

Objavljeni kratki{0}}par kratkog spoja

36 kA za jednu sekundu i 72 kA vršni su navedeni kao nazivne vrijednosti prema IEC 60947-1, a ne kao pridjevi. Kada greška prolazi kroz četvorožilni sistem, neutralna tačka se određuje za događaj, a ne preko nje.

Limenka gdje je spoj napravljen

Ploča od 10 μm nalazi se na kontaktnim površinama, gdje bi goli bakar oksidirao u vlažnom industrijskom zraku i gurao spoj sve toplije iz mjeseca u mjesec. Ovo je razlika između veze od 0,3 mΩ prvog dana i iste brojke pete godine.

Jedan bar umjesto razboja repova

Hrani se od 35 do 95 mm² jednom i ostavlja kao 16-70 mm² grana iz istog tijela, zamjenjujući rep-i-spojke koje obično raste neutralna jaka-struja. Manje spajanja na 600 A znači manje spojeva za okretanje, pregled i re{9}}okret.

Žičani kavezni terminal naspram tradicionalnog mesinganog terminala

Naslov dolazi sa referentne stranice; ovaj proizvod je kalajisana bakarna šipka-stegnuta vijcima, tako da je poređenje ispod šipke u odnosu na tradicionalnu mesinganu traku. Vidi proizvodnu napomenu 7.

Šta se menja	Ova poluga od kalajisanog bakra	Tradicionalna mesingana neutralna traka
Materijal provodnika	99,9% elektrolitičkog bakra, iznad 98% IACS	Legura mesinga, niža provodljivost po sastavu
Trenutna klasa	600 A kontinuirano, objavljeno	Obično nije ocijenjen na samoj traci
Izdrži{0}}kratki spoj	36 kA / 1 s i 72 kA vršni, objavljeno	Rijetko se navodi; veličine po tradiciji
Kontakt lica	10 μm limena ploča preko bakra	Goli mesing,{0}}sklon oksidu
Otpor zglobova	< 0.3 mΩ, published	Nije objavljeno
Moment za primjenu	2,5–3,0 N·m, objavljeno	Postavljeno po osećaju
Fleksibilnost grane	Izvodi 16–70 mm² iz jednog tijela	Fiksni razmak rupa, potrebni adapteri

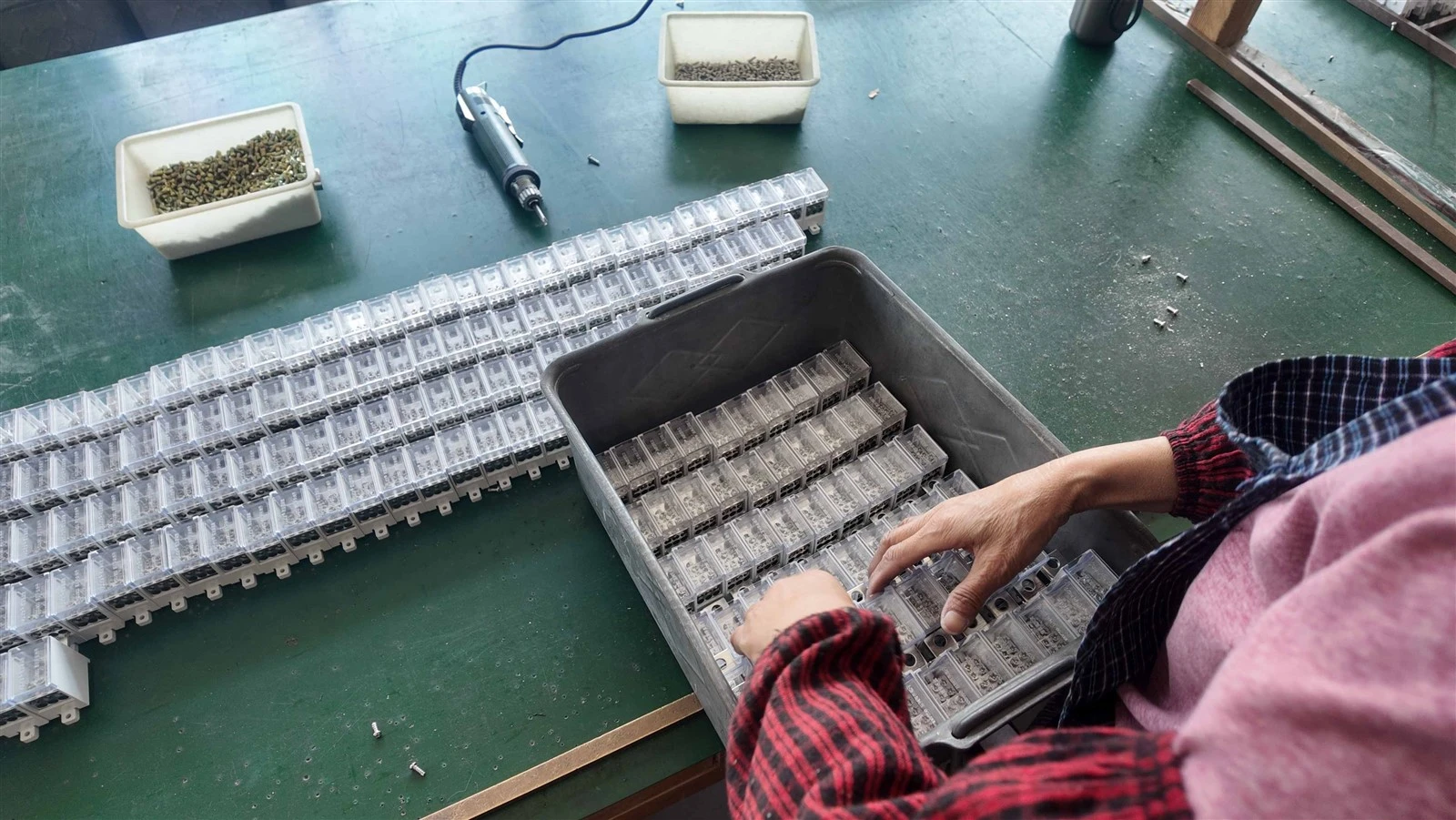

Profesionalni proizvodni proces

Šest koraka, svaki je zatvoren u odnosu na zabilježenu vrijednost, a ne na inspekcijski pogled.

Elektrolitička bakarna šipka stiže sa mlinskim sertifikatima, a kvaliteta se provjerava prije nego što se bilo šta seče.

Šipka se šiša i probija prema šablonu bušenja; pozicije rupa se mjere prema crtežu, a ne očne jabučice.

Kontaktne površine su ravne mašinski obrađene i očišćene od iglica tako da provodnik za uši ili grana sjeda preko cijele njegove površine.

Odmašćene šipke prolaze kroz kalajisanje na 10 μm poziva-prema gore, sa debljinom uzorkovanom po šarži.

Izolacijski nosači su oblikovani u{0}}usporivaču plamena i drže se prema UL94 V-0.

Svaka serija prolazi otpornost i dielektričnu provjeru u odnosu na objavljene brojke od 0,3 mΩ i 3 kV naizmjenične struje, podnesene pod brojem serije.

Mogućnosti obrade materijala i površine

Dvije odluke ne koštaju ništa na papiru i ponovna{0}}pošilja na terenu.

Elektrolitički bakar visoke-će čistoće, 99,9% Cu

Ovo je ocjena iza reda provodljivosti i mlinski certifikat iza razreda. Ako vaša specifikacija dozvoljava nižu-traku čistoće, recite to na crtežu - inače broj od 99,9% stoji i može se testirati.

Kalitar na 10 μm

Objavljena završna obrada, odabrana jer ima otpornost na kontakt u vlažnom i korozivnom industrijskom zraku. Ako je vašem okruženju potrebna teža ploča ili drugačiji premaz, to je odluka o crtežu da se riješi prije izrade alata, a ne otkrivanje lokacije nakon toga.

Scenariji aplikacija

Tri mjesta na kojima neutralni spoj bez ocjene predstavlja stalni rizik.

Neutralne šipke razvodnih uređaja i trafostanica

Niskonaponski-razvodni uređaji-upovi i distribucijske podstanice, gdje neutralna šipka vidi punu neuravnoteženu struju četverožilnog-sistema i potrebne su brojke od 600 A i 36 kA u pisanoj formi za vlastitu dokumentaciju panela.

Uslužni-Skalirani PV i skladišni AC kombinatori

Kombinatori i ormari{0}}za pohranu energije AC agregiraju mnoge žice u teške izvore, a njihovi neutralni putevi se povećavaju s njima. Centralizovana tačka N sa objavljenom otpornošću omogućava kontrolu AC strane postrojenja.

Data centri i teška industrijska postrojenja

Glavni razvodni paneli u podatkovnim centrima i velikim proizvodnim pogonima, gdje neutralni provodnik radi neprekidno blizu kapaciteta, a vrući spoj je ispad koji čeka da ga pronađe termografsko skeniranje.

Često postavljana pitanja

P: Šta zapravo pokriva ocjena 600 A?

O: To je trajni{0}}radni kapacitet tijela terminala kada se napaja u punoj veličini, na ulaznim provodnicima od 35–95 mm². Pozicije grana zauzimaju 16–70 mm² i svaka nosi samo ono što vlastiti provodnik dozvoljava; nije objavljena brojka po-prodaji, pa nam pošaljite utovare koje namjeravate koristiti i mi ćemo potvrditi da odgovaraju prije nego što naručite.

P: Kako se ponaša kroz kratki spoj?

O: Objavljeni par je 36 kA za jednu sekundu i 72 kA vršni, prema IEC 60947-1. To su nominalne vrijednosti otpornosti za sam terminal, tako da kvar koji se otkloni u roku od jedne sekunde dolazi do spoja koji je dimenzioniran za njega.

P: Zašto kalajisanje na bakarnoj šipki?

O: Goli bakar stvara oksidni film u vlažnom industrijskom zraku, a oksidirana kontaktna površina je ono što pretvara spoj od 0,3 mΩ u topli. Ploča od 10 μm nalazi se na kontaktnim površinama, održava objavljenu otpornost stabilnom i otporna je na koroziju bez dodavanja značajne vlastite otpornosti.

P: Koji provodnici i obrtni moment su potrebni?

O: Puni ili upredeni bakar na 35–95 mm² na ulazu i 16–70 mm² na izlazima, stegnut na 2,5–3,0 N·m. Veličina zavrtnja iza tog momenta nije na stranici, pa to potvrdite kod nas i koristite kalibrirani ključ pri ugradnji.

P: Može li se izgraditi prema našem crtežu i koliko je brz citat?

O: Uzorak rupa, presek šipki i broj grana su proizvedeni prema vašem crtežu, sa OEM i ODM dostupnim kada zapremina to opravda. Standardne konstrukcije odlaze za 7–10 dana, a prilagođene za 15–20 dana. Pošaljite crtež i ponuda se vraća u roku od 24 sata.
